冷卻塔填料作用在冷卻塔中是怎樣展現(xiàn)的及其質(zhì)量標(biāo)準(zhǔn)

冷卻塔填料作用在冷卻塔中是怎樣展現(xiàn)的及其質(zhì)量標(biāo)準(zhǔn)

一、冷卻塔填料作用在冷卻塔中是怎樣展現(xiàn)的

冷卻塔填料其實就是用來放置在冷卻塔里面的，能夠起到散熱、均勻分布水的作用及延長冷卻水流出的時間，使得水分布的更加均勻，而不是把降溫的東西放入到冷卻塔里面。

冷卻塔主要是用來令廢棄的有一定溫度的熱水在冷卻塔里面與空氣進(jìn)行熱交換，讓的廢熱傳輸?shù)酱髿庵校瑥亩�降低廢水的溫度。一般冷卻塔可以應(yīng)用到空調(diào)冷卻系統(tǒng)、冷凍系統(tǒng)、發(fā)電、工業(yè)水冷卻等領(lǐng)域中。

冷卻塔填料選擇對于冷卻塔填料作用來說是非常重要的，它能夠通過一系列的作用使得熱水在冷卻塔中盡量的擴散成薄的水膜或者水滴，從而增加廢熱水空氣的接觸面積，這讓水和空氣充分接觸從而達(dá)到的熱交換和質(zhì)交換的效果。因此，冷卻塔填料是否能夠充分的接觸到空氣與冷卻水決定了的冷卻效率的高低。

一般來說，可以按照填料的表面形式來進(jìn)行給冷卻塔填料分類，所以，冷卻塔填料可分為薄膜式，點滴式及點滴薄膜式三種。這三種方式都有不同的特點。但是缺點同樣不可忽視。薄膜式填料的缺點較為明顯，水的流動速度在薄膜式填料中比較緩慢，所以容易造成污染，隨著使用的時間越久，到最后有可能會出現(xiàn)堵塞的情況，最終降低了冷卻塔的工作效率；點滴式填料也存在著較大的缺點，因為它的單位體積的冷卻能力較差，造成在同等的冷卻量下，需要耗費更多的體積，再者這種填料大多懸于冷卻塔塔內(nèi)，因此增加了施工和維修難度成了必然。

冷卻塔填料分類按材質(zhì)分又分為PP（聚丙烯），PVC，和玻璃鋼三種。按原材料分又分成原生料和再生料。這點請廣大客戶要謹(jǐn)慎選擇了。

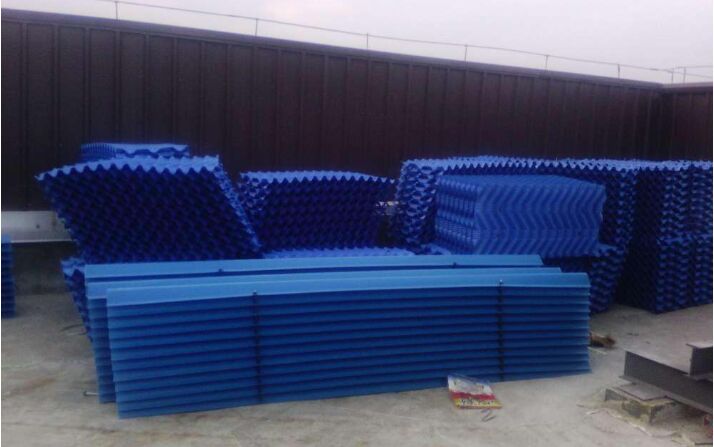

河北華盛節(jié)能設(shè)備有限公司冷卻塔填料廠家直銷：

二、冷卻塔填料的成品質(zhì)量標(biāo)準(zhǔn)是怎樣的

冷卻塔填料成型片尺寸應(yīng)符合設(shè)計要求，成型片長度、寬度允許誤差為±10mm，片型保持矩形；成型片最薄處厚度不得小于0.2mm；淋水板的破損孔眼不得超過20個/m2，分散度不超過5個/10cm×10cm，破損孔徑不超過2mm；成型片片邊應(yīng)平直、不得有裂紋或明顯缺口。

 冷卻塔填料組裝塊片間間距允許誤差不大于±1.0mm。片形主要幾何尺寸允許誤差不得大于±5%，最大誤差不大于1.0mm。

 冷卻塔填料可采用承插式、拉桿式、粘結(jié)式等方式組裝成塊，各種組裝方式均應(yīng)確保連接牢固、整體剛度好。

采用拉桿式時，其拉桿強度應(yīng)滿足下列要求：

拉伸強度大于或等于44.1MPa(450kgf/cm2)、彎曲強度大于或等于68.6MPa(700kgf/cm2)；采用粘結(jié)式時，粘結(jié)劑必須具有耐水、耐熱(65℃)、耐寒(- 35℃)、耐老化等性能，粘結(jié)24h后的剪切強度應(yīng)不小于1.37MPa(14kgf/cm2)，粘 結(jié)強 度的測試方法按《HG 2—151—65》進(jìn)行。粘結(jié)點完好率應(yīng)在90%以上。

冷卻塔填料組裝塊應(yīng)具有足夠的剛度和強度。簡支條件下的標(biāo)準(zhǔn)試件在2942N/m2均布荷載作用下，支承處及加荷面應(yīng)無明顯變形，卸荷后應(yīng)無殘余變形，片間連接點應(yīng)無松脫現(xiàn)象。

 以上是河北華盛節(jié)能設(shè)備有限公司專業(yè)技術(shù)人員為您詳解的冷卻塔填料作用在冷卻塔中是怎樣展現(xiàn)的及其質(zhì)量標(biāo)準(zhǔn)，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
